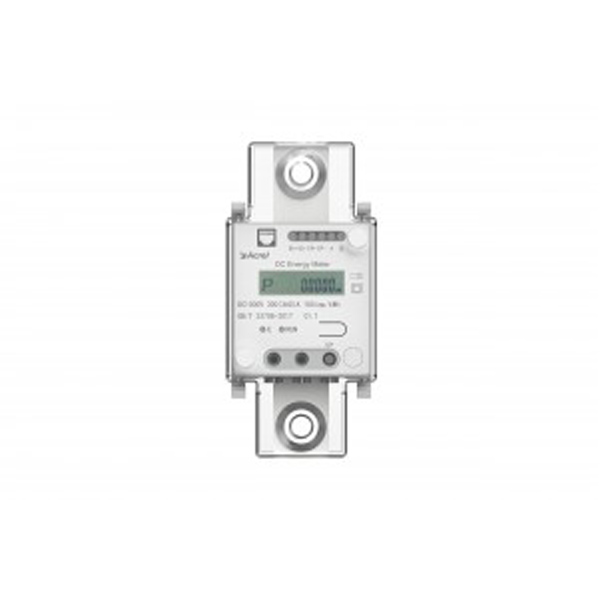

Carregador de veículos elétricos/Medidor de energia CC integrado para painéis fotovoltaicos da série DJSF1352-D
Medidor de energia CC
Mede 2 canais de energia CC e energia CC bidirecional, 2 RS485 (Modbus-RTU), 2 entradas/2 saídas digitais, fonte de alimentação bipolar integrada: alimentação para sensor de efeito Hall (CC -12V ~ CC +12V), etc.
O medidor de potência CC DJSF1352-RN para montagem em trilho, com canais de entrada CC duplos, foi projetado para estações base de telecomunicações, pontos de recarga CC, sistemas fotovoltaicos solares e outras aplicações. Esta série de medidores pode medir tensão, corrente, potência e energia direta e reversa, entre outros parâmetros, em sistemas CC. Na prática, permite medir a potência total, bem como a energia em um período de tempo específico. Os resultados dos testes podem ser exibidos localmente ou integrados a equipamentos de controle industrial e computadores para formar um sistema de medição e controle.
Nota: quando a função de entrada CC dupla (D) estiver selecionada, se a entrada do sensor de corrente Hall for usada no canal de corrente, um módulo de alimentação deverá ser fornecido para alimentar o segundo sensor Hall; se a função D não estiver disponível, a fonte de alimentação integrada do medidor de energia elétrica poderá ser usada.
Outras aplicações:
● Comunicação: RS485 (Modbus-RTU)
● 2 canais RS485 (opcional)
● Protocolo de comunicação: Modbus-RTU, DL/T 645-2007
● Medição: kWh, U, I, P, Q, S, etc.
● Mede 2 canais de energia CC (opcional)
● Mede energia CC bidirecional
● Faixa de tensão de entrada: DC0-1000V
●Sinal de entrada:Shunt: 0-75mV;
Sensor Hall: 0-20mA, 4-20mA, 0-5V, 0-10V e assim por diante.
● 2DI/2DO
● Precisão: 1 ou 0,5 (conectado via shunt) (opcional)
● Fonte de alimentação: AC/DC 85-265V ou DC24V (±10%) ou DC48V (±10%)
●Saída de comutação: 2 saídas de relé, 2A/30VCC ou 2A/250VCA
● Saída de pulso: Uma segunda saída de pulso, uma saída de pulso de energia
● Visor: Visor de 8 dígitos com U, I, P, Q, kWh e outros indicadores de consumo de energia.
● Média de horas de trabalho sem barreiras: ≥50.000 horas
● Montagem: DIN 35mm
● Fonte de alimentação bipolar integrada:
Fonte de alimentação para toner de efeito Hall
Faixa de medição: CC -12V ~ CC +12V
Conectado via sensor Hall
Conectado via shunt
Unidade: mm
AKH-0,66/K-φ24
Núcleo dividido
Transformador de corrente
(150~300)A/5(1)A(333mV)
Diâmetro do furo: 24 mm
Plataforma IoT
Todos os dados de eletricidade podem ser transmitidos para a plataforma IoT.
Gestão de pré-pagamentos
Análise de dados de eletricidade
Alarmante
Relatório do problema
Medidor monofásico ADL200/C
RS485 (Modbus-RTU)
Tarifas múltiplas
Armazenamento congelado de dados históricos de energia dos últimos 3 meses
Medição: kWh ativos (positivos e negativos),
potência reativa, U, I, P, Q, S, PF, F, etc.
Série ADW200
Medidor de energia multicanal
5A, 100A, 400A, 600A
Meça 4 canais de circuitos trifásicos.
Medidor trifásico ADL3000-E/C (DTSD1352-C)
Para inversores Sungrow, Ginlong (Solis)
2 canais RS485
Tarifas múltiplas
1DI/1DO
3 canais de medição de temperatura
2-31º harmônico
Dados congelados dos últimos 48 meses e dos últimos 90 dias.
Série ADW210
Medidor de energia multicanal
Corrente de entrada: 5A, 100A, 400A, 600A
Meça 4 canais de circuitos trifásicos.
Medidor de energia trifásico AMC72
Corrente de entrada: 5A ou 1A
RS485 (Modbus-RTU)
2DI/2DO
THDi, THDu
SOE: registro de evento
Medição: kWh ativos (positivos e negativos),
potência reativa, U, I, P, Q, S, PF, F, etc.
Transformador de corrente de núcleo dividido AKH-0.66K-200*80
(1000-5000)/5(1)A,
200*80mm
Precisão: 0,2
Série ADF400L
Medidor de energia multicanal
Meça 12 canais de circuitos trifásicos.
ou 36 canais de 36 circuitos monofásicos
Corrente de entrada: 3*1(6)A, 80A
Medidor de energia trifásico APM830
Medição: medição elétrica total,
Saída de pulso de energia
Dados de demanda, registro de eventos
Estatísticas de valores extremos
Análise da qualidade da energia
RS485 (Modbus-RTU), 1 Profibus-DP
10DI+4DO,8AI+4AO
Tarifas múltiplas,armazenamento em cartão TF
1 porta Ethernet, compatível com os protocolos Modbus-TCP, HTTP, SMTP e DHCP.
| Parâmetros técnicos | Índice | |
| Entrada | Faixa de tensão de entrada | CC 0-1000V, consulte o diagrama de fiação física. |
| Entrada atual | Shunt: 0-75mV; Sensor Hall: 0-20mA, 4-20mA, 0-5V, 0-10V e assim por diante. | |
| Sobrecarga | 1,2 vezes avaliado (contínuo); 2 vezes avaliado/1 segundo; | |
| Consumo de energia | Tensão: ≤0,2VA, corrente ≤0,1VA | |
| Classe de precisão | Classe 1 | |
| Função | Mostrar | Tela LCD de 8 bits segmentada (LCD) |
| Interface de comunicação | RS485 (dois canais RS485 podem ser selecionados) | |
| Protocolo de comunicação | Modbus-RTU, DL/T 645-2007 | |
| Saída do interruptor | 2 saídas de relé, 2A/30VCC ou 2A/250VCA | |
| Entrada do interruptor | 2 entradas de contato seco | |
| Saída de pulso | Uma segunda saída de pulso, uma saída de pulso de energia. | |
| Consulte a opção SYS->PLUS nas configurações do menu do medidor. Por exemplo: o medidor exibe 100, que corresponde a 100 imp/kWh. | ||
| Fonte de energia | Faixa de tensão | AC/DC 85-265V ou DC24V(±10%) ou DC48V(±10%) |
| Consumo de energia | ≤ 3W | |
| tensão suportável de frequência de potência | Fonte de alimentação // Entrada de tensão // Entrada de corrente // Saída de relé e entrada de interruptor // Interface de comunicação // Saída de pulso 3kV/1min Fonte de alimentação // Saída de relé // Entrada de tensão // Entrada de corrente 3kV/1min Saída de pulso // Interface de comunicação // Entrada de comutação 2kV/1min | |
| Tensão suportável por impulso | ±6KV | |
| Resistência de isolamento | ≥ 40M Ω | |
| Horário médio de trabalho sem barreiras | ≥50000h | |
| Ambiente | Temperatura | Temperatura normal de operação: -25 °C ~ +65 °C; Temperatura limite de operação: -40 °C ~ +70 °C; Temperatura de armazenamento: -40 °C ~ +80 °C |
| Umidade | ≤93%UR, sem condensação, sem gás corrosivo | |
| Altitude | ≤2500m | |
